Eagle教學

1.Eagle(Easily Applicable Graphical Layout Editor)

  • 德國公司Cadsoft所推出的Layout軟體
  • 容易上手設計PCB板(printed circuit boards )線稿Layout軟體
  • 免費版(Lite)功能強大,足夠一般使用
  • Lite 板限定Layout面積為 (80x100mm),只支援 最多兩層 (Top and Bottom)。



  • 支援windows,Linux,Mac作業系統
  • 大小約30多MB


2.Eagle包含了三個主要部分

他能在Layout和Schematic自動轉換,並具有自動繞線功能

3.Schematic

Step1:開啟程式
  • 開始->程式集>Eagle layout editor (version) -> Eagle
Step2:設置環境

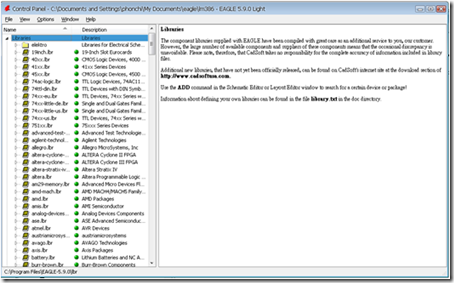

  • 選擇要使用的Library:Libraries->右鍵->Use(綠色代表使用中)

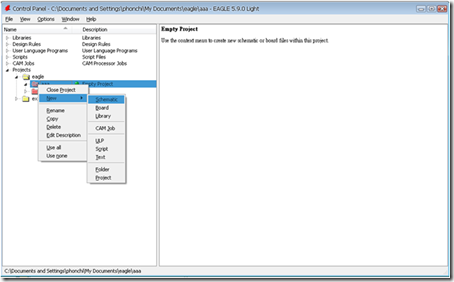

  • 建立新專案:File->New->Project
  • 建立新的Schematic
image Step3:加入(“add”) 元件

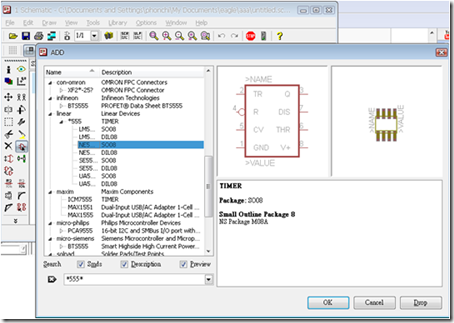

  • 可用Search尋找要使用的元件(要在set up時先加入)
搜尋時可善加利用萬用字元*:例如“*555*”可找到所有名稱中有555的元件)
  • Eagle有些元件命名難找,建議找不到的元件可自行建立
  • 加入電阻:
最常用的電阻為R-US (鋸齒狀符號) 或R-EU (方塊符號).Package的選項很多, 但大多遵循“WWLL/SS” WW 為電阻寬, LL 為電阻長, 而SS 為孔之間距離,皆以millimeters為單位. 例: R-US_0207/10 為 1/4W 電阻孔距10mm (實際上為 4*2.54, or 10.16mm, 因為要符合0.1 inch (2.54mm) grid.)
  • 加入電容:
最常用的電阻為C-US 或 C-EU大多遵循“SSS-WWWXLLL命名方法。
  • 加入電晶體:
如果知道型號直接搜尋,不知道就先打”*transistor*”找相符的
  • 加入GND,VDD
搜尋”GND”,”VDD”

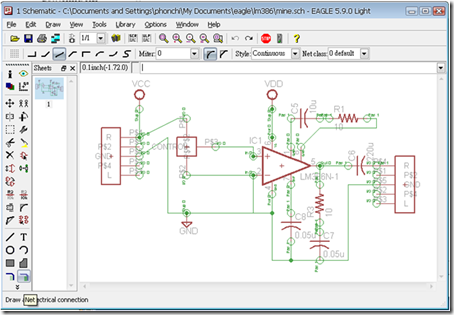

Step4:連接元件、標示屬性
  • 用net連接元件(下圖為LM386電路)

4.Layout(Board)

Step 1:從schematic轉換

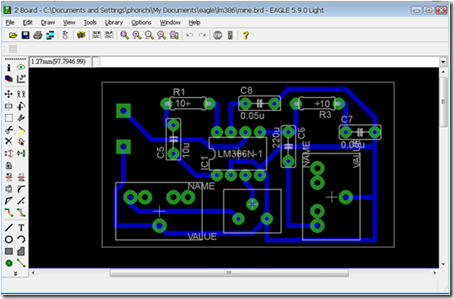

  • File menu中有 “Switch to board”,選擇他後,Eagle會自動產生board(如圖)。
  • Lite版本只能在白色框中操作

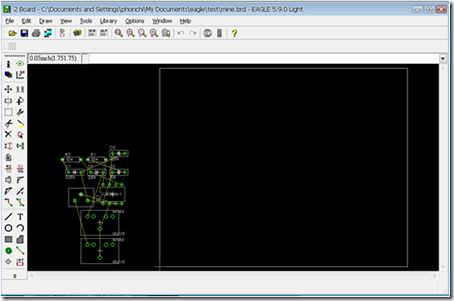

imageStep 2:將元件放置至可用區域
  • 點選”GROUP”工具(左方工具箱中)後,拉出一個長方形選出要的元件->點選MOVE ->在剛選出區域中按右鍵有Move:Group選項->將其拉入白色區域。
  • 每個元件中間有一個白色十字架,點選他可拖曳元件,利用這個方法讓電路盡量縮小。
Step 3:擺放元件
  • 注意排列時輸入、輸出要向外
  • 盡量適當排列,讓其繞線時僅需單層
image Step4 :額外步驟

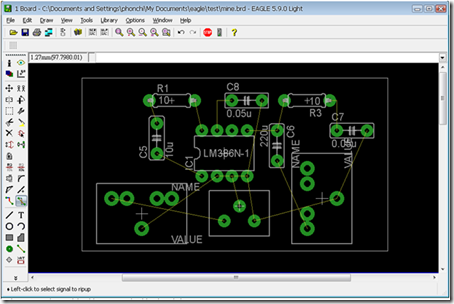

  • 按下”RATSNEST”工具 讓 EAGLE 重新計算 airwires(尚未真正繞線的線)最適距離。
  • 可做DRC check修正各元件至合適距離。
Step5 : 用autorouter
  • 按下”AUTOROUTE”工具,會出現一個對話窗,預設參數會產生出 double sided board,但我們希望產生 single-sided board。所以第一步先設定 preferred direction 中TOP layer 至 NA (Not Applicable.)
imageStep6 :手動完成剩下繞線

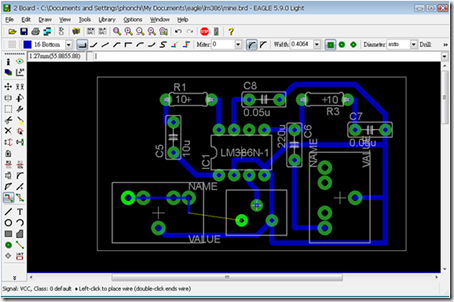

  • Autorouter功能未必能完成所有繞線。有一些地方需要用 ROUTE 這個工具點選未繞線(黃色)的端點, 然後可手工進行繞線,繞線時可選擇寬度、種類等選項。

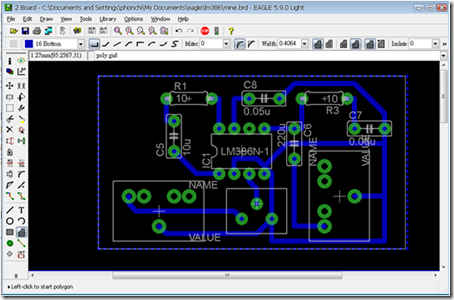

imageStep7:鋪銅
  • 鋪銅是一塊大範圍攜帶真正訊號的銅箔,通常是power或ground。在多層板中通常會用一整層 做出這樣一個 plane。而在單層板鋪銅則有一些優勢:
    1) 蝕刻液消耗較少
    2) 降低接地電阻(因為 R=ρl/A) l 代表長 度, A 代表截面積。若接地的銅片愈大,就 可以降低接地電阻
  • EAGLE可利用 “polygon ”指令。工具箱中也有此工具,但他會對應到新的訊號。若我們想對應原本的訊號,較方便的做法是在text command area。例如要產生 polygon 對應到 signal named ‘gnd’,輸入 “poly gnd “ polygon會自動連結到該訊號。然後可拉出一個長方型自動鋪銅(按下RATNEST可檢視成果)
imageStep8:加入電源
  • PCB板須有地方讓POWER輸入。
  • 加入Vias:在Text Command 中輸入“via ‘gnd’” (注意訊號需要括號,和鋪銅時不同!) 可以調整drill size 和 via shape然後將其擺至適當地方。
image 5.CAM PROCESSOR 輸出線稿

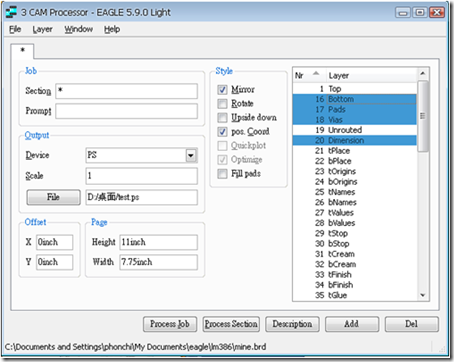

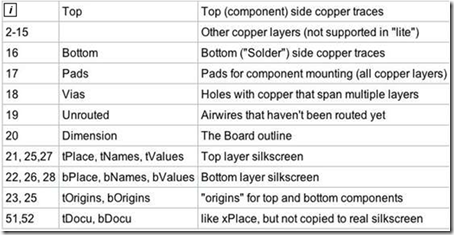

  • 點選File->CAM Processor->設定輸出檔案名稱->設定輸出檔案格式(一般PS檔)->Mirror、不Fill Pads->留下”Bottom、Pads、Vias、Dimension”這幾層。
Layer:http://www.instructables.com/id/Turn-your-EAGLE-schematic-into-a-PCB/step4/About-Board-quotlayersquot/
image後續處理
  • PS檔可再轉成PDF或JPG等影像檔
  • 若要做後續調整,可利用影像處理軟體(例如PhotoImpact進行合併輸出等)

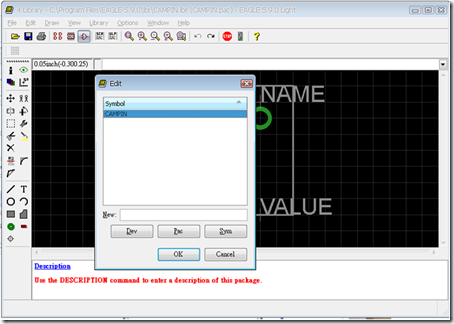

image Appendix:Create Library Library 有些元件不好找,或者我們希望尺寸我們自己能控制。此時可以考慮客製化的建立自己需要的元件。
  • Package
決定board中的圖示(實際印出來大小等)
  • Symbol
決定schematic中的圖示
  • Device
決定symbol和package之間的對應

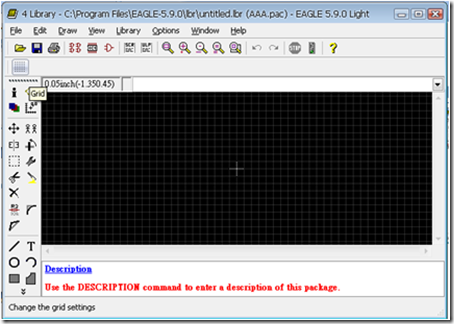

Package

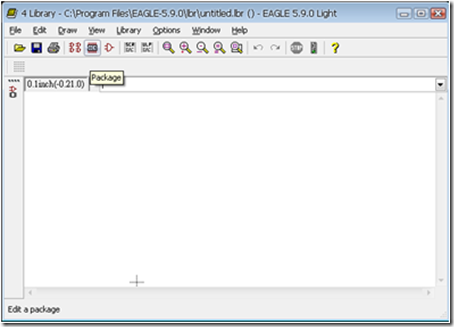

  • 點選 package icon
  • 設定Grid
image image

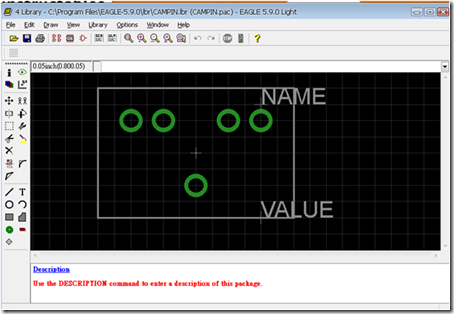

  • 加入 Pad(Name it!)-左方工具箱中有
在comand window輸入name,然後點選每一個Pads來命名,這對之後Symbol腳位的對應有很大的幫助
  • 加入外框
用”Wire”工具
  • 加入名稱
用”Text”工具

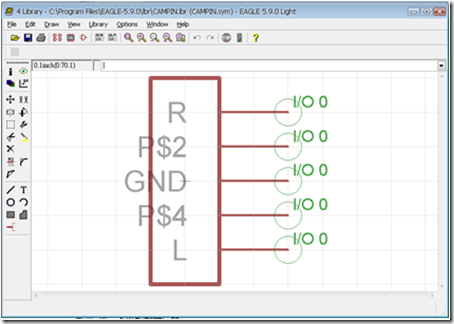

imageSymbol image
  • 用”wire”工具來畫邊框。
  • 用“pin”工具開始排列pins。
  • 在comand window輸入name,然後點選每一個pin來命名,這對之後腳位的對有很大的幫助
imageDevice

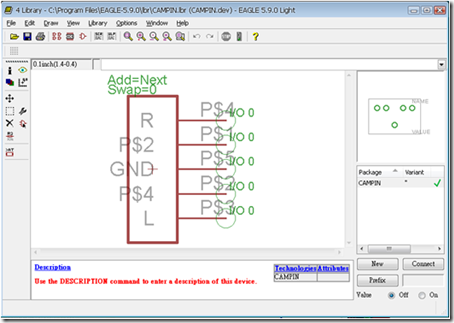

  • 畫面中右下角有New按鈕可以選擇package。選擇的 package 會在右上方顯示
  • 左邊有一個add symbol 圖示。選好後會在左半平面顯示。
  • 點選connect按鈕,可以選擇如何對應symbol和package

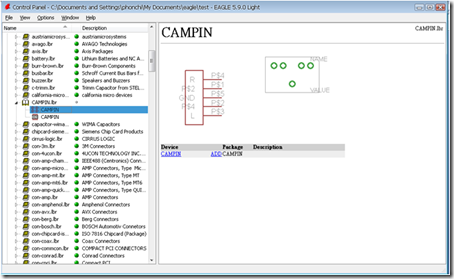

image Library中記得啟用此元件 image References
[1]官方網站(有教學):http://www.cadsoftusa.com/
[2]教學手冊:Google搜尋Eagle tutorial有doc檔
[3]教學網(Instructables)
[4]Schematic:http://www.instructables.com/id/Draw-Electronic-Schematics-with-CadSoft-EAGLE/
[5]Board:http://www.instructables.com/id/Turn-your-EAGLE-schematic-into-a-PCB/
[6]Library製作:http://www.instructables.com/id/How-to-make-a-custom-library-part-in- Eagle-CAD-too/
